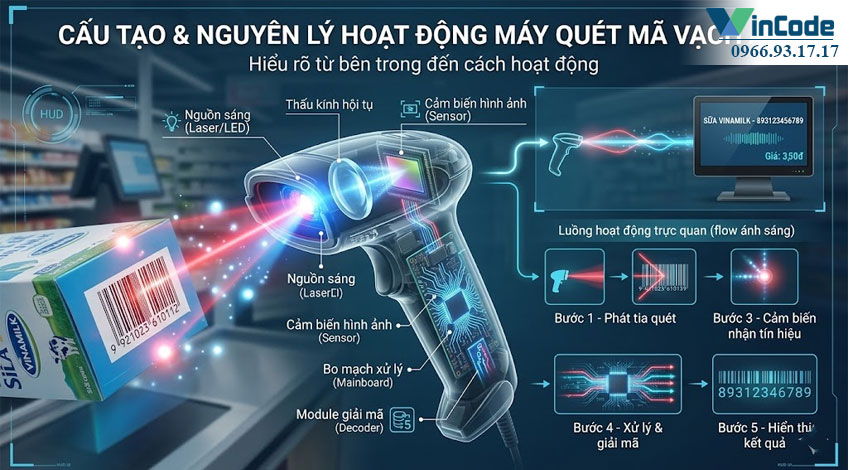

Cấu Tạo và Nguyên Lý Hoạt Động Máy Quét Mã Vạch (Giải Thích A-Z)

Bạn đã bao giờ tự hỏi điều gì ẩn sau tiếng “bíp” quen thuộc mỗi khi thanh toán ở siêu thị hay nhận một kiện hàng chưa? Đó chính là phép màu của công nghệ quét mã vạch – một công cụ tuy nhỏ bé nhưng đã làm thay đổi hoàn toàn cách chúng ta quản lý hàng hóa, bán lẻ và vận hành logistics. Nó là cầu nối im lặng nhưng cực kỳ hiệu quả giữa thế giới vật lý và dữ liệu số.

Nhưng chính xác thì bên trong chiếc máy quét đó có gì? Và làm thế nào nó có thể đọc những vạch đen trắng phức tạp và chuyển thành thông tin chỉ trong một cái chớp mắt? Nếu bạn là sinh viên đang tìm hiểu, một kỹ thuật viên cần nắm rõ thiết bị, hay một chủ doanh nghiệp muốn đưa ra quyết định đầu tư thông minh, bài viết này chính là dành cho bạn. Chúng tôi sẽ cùng nhau “mổ xẻ” từ A-Z về cấu tạo và nguyên lý hoạt động máy quét mã vạch, so sánh các công nghệ phổ biến, và hé lộ cả những xu hướng tương lai. Hãy cùng bắt đầu hành trình giải mã công nghệ này nhé!

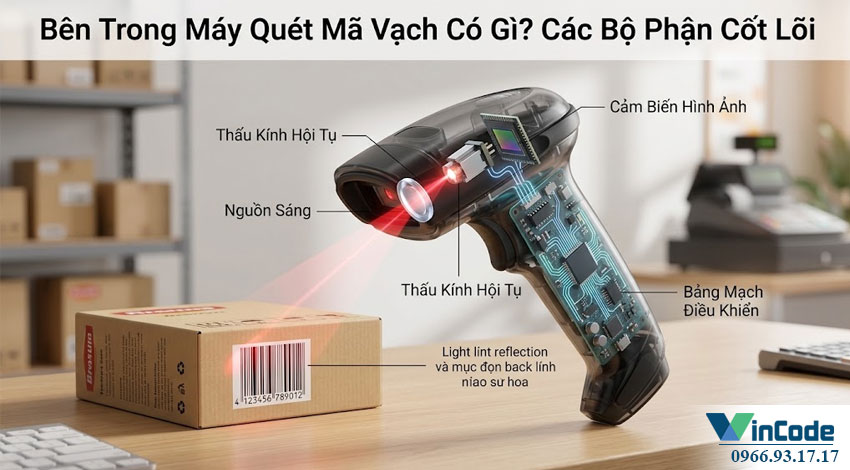

I. Bên Trong Máy Quét Mã Vạch Có Gì? Các Bộ Phận Cốt Lõi

Để hiểu cách máy quét hoạt động, trước tiên chúng ta cần biết nó được tạo thành từ những gì. Tưởng tượng nó như một cơ thể sống, mỗi bộ phận đều có một vai trò không thể thay thế. Về cơ bản, hầu hết các máy quét đều có 5 thành phần cốt lõi sau:

Nguồn Sáng (Light Source): Trái tim phát ra năng lượng

• Chức năng: Bộ phận này có nhiệm vụ chiếu sáng mã vạch. Nếu không có ánh sáng, cảm biến sẽ không thể “nhìn thấy” được các vạch đen và khoảng trắng.
• Các loại phổ biến:
  • Diode Laser: Tạo ra một chùm tia laser đỏ, mạnh, thường thấy ở các máy quét Laser.
  • Đèn LED (Light Emitting Diode): Tạo ra ánh sáng khuếch tán, an toàn và bền bỉ, được dùng trong máy quét công nghệ CCD và Imager.

️ Thấu Kính & Hệ Thống Quang Học (Lens & Optics): Con mắt của máy quét

• Chức năng: Giống như thủy tinh thể trong mắt người, hệ thống thấu kính có nhiệm vụ tập trung ánh sáng phản xạ từ mã vạch và hướng nó chính xác vào bộ phận cảm biến. Chất lượng của thấu kính ảnh hưởng trực tiếp đến độ rõ nét của “bức ảnh” mà cảm biến nhận được.

Cảm Biến Quang (Photodetector/Sensor): Bộ phận chuyển đổi ánh sáng

• Chức năng: Đây là bộ phận nhạy sáng, có khả năng “đọc” sự thay đổi về cường độ ánh sáng. Khi ánh sáng chiếu vào mã vạch, các vạch trắng sẽ phản xạ lại nhiều ánh sáng, trong khi các vạch đen sẽ hấp thụ gần như toàn bộ. Cảm biến sẽ ghi nhận sự khác biệt này và chuyển đổi tín hiệu quang học thành tín hiệu điện tương tự (analog).

Bộ Giải Mã (Decoder): Bộ não xử lý thông tin

• Chức năng: Nếu cảm biến là “mắt”, thì bộ giải mã chính là “não”. Nó nhận tín hiệu điện từ cảm biến, phân tích dạng sóng của tín hiệu (độ rộng, khoảng cách của các xung điện), đối chiếu với các quy tắc của các chuẩn mã vạch (như EAN-13, Code 128, QR Code) và dịch nó thành dữ liệu văn bản (ASCII) mà máy tính có thể đọc được. Đây là bước xử lý thông minh và phức tạp nhất.

Giao Diện Kết Nối (Interface): Cầu nối với thế giới bên ngoài

• Chức năng: Sau khi dữ liệu được giải mã, nó cần được gửi đến một thiết bị khác như máy tính, máy POS hoặc điện thoại. Giao diện kết nối chính là cổng giao tiếp đảm nhận nhiệm vụ này. Để hiểu rõ hơn về khái niệm cơ bản, bạn có thể tham khảo bài viết máy quét mã vạch là gì của chúng tôi.
• Các loại phổ biến: USB (phổ biến nhất), Bluetooth (cho máy không dây), RS-232 (cho các hệ thống công nghiệp), Keyboard Wedge (giả lập tín hiệu bàn phím).

II. Nguyên Lý Hoạt Động – Quy Trình 5 Bước Từ Ánh Sáng Đến Dữ Liệu

Bây giờ bạn đã biết các bộ phận chính, hãy cùng xem chúng phối hợp với nhau như thế nào trong một quy trình khép kín, diễn ra chỉ trong tích tắc. Đây là nguyên lý hoạt động chung của hầu hết các máy quét mã vạch:

(Sơ đồ minh họa quy trình 5 bước)

• ➡️ Bước 1: Chiếu Sáng (Illumination)
  Khi bạn bóp cò, nguồn sáng (Laser hoặc LED) sẽ được kích hoạt, phát ra một chùm tia sáng chiếu thẳng vào bề mặt của mã vạch.
• ➡️ Bước 2: Phản Xạ & Thu Nhận (Reflection & Capture)
  Ánh sáng gặp mã vạch. Các khoảng trắng có tính phản xạ cao sẽ dội lại nhiều ánh sáng, trong khi các vạch đen sẽ hấp thụ phần lớn ánh sáng. Cảm biến quang học được thiết kế để thu nhận luồng ánh sáng phản xạ không đồng đều này.
• ➡️ Bước 3: Chuyển Đổi Tín Hiệu (Signal Conversion)
  Ngay khi nhận được ánh sáng phản xạ, cảm biến sẽ chuyển đổi các mức cường độ ánh sáng khác nhau này thành một tín hiệu điện tương tự (analog signal). Tín hiệu này có dạng sóng lên xuống, tương ứng với các vạch đen và trắng của mã vạch.
• ➡️ Bước 4: Giải Mã (Decoding)
  Tín hiệu điện được gửi đến bộ giải mã. “Bộ não” này sẽ số hóa tín hiệu, phân tích cấu trúc của nó (độ rộng của các xung, khoảng cách giữa chúng), so sánh với thư viện các chuẩn mã vạch đã được lập trình sẵn và cuối cùng là dịch nó thành một chuỗi ký tự (ví dụ: “8934571000135”).
• ➡️ Bước 5: Truyền Dữ Liệu (Data Transmission)
  Chuỗi ký tự này ngay lập tức được gửi đến máy tính hoặc hệ thống bán hàng thông qua giao diện kết nối (USB, Bluetooth…). Bạn sẽ nghe thấy tiếng “bíp” xác nhận và thấy dữ liệu xuất hiện trên màn hình. Toàn bộ quá trình này chỉ mất một phần nhỏ của giây!

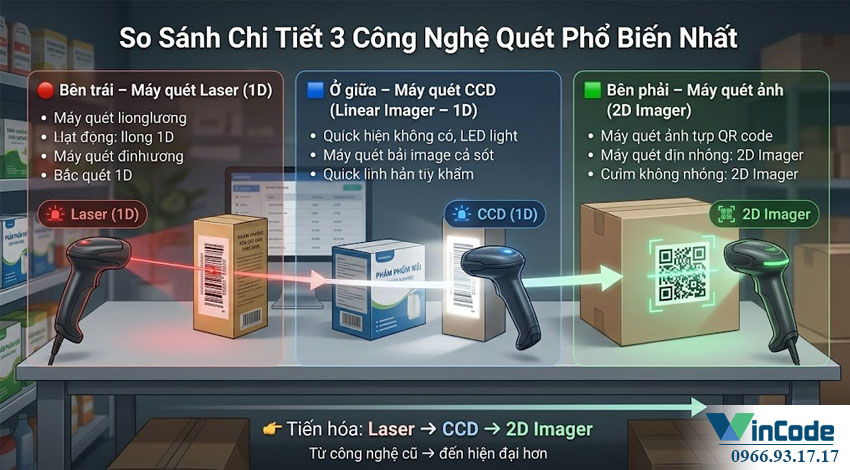

III. So Sánh Chi Tiết 3 Công Nghệ Quét Phổ Biến Nhất

Mặc dù cùng chung nguyên lý cơ bản, nhưng không phải máy quét nào cũng giống nhau. Công nghệ cốt lõi bên trong quyết định rất nhiều đến hiệu suất, giá thành và ứng dụng của chúng. Việc hiểu rõ sự khác biệt này cực kỳ quan trọng để bạn có thể lựa chọn đúng công cụ cho công việc của mình. Dưới đây là 3 công nghệ phổ biến nhất hiện nay.

A. Máy Quét Laser (1D)

• Nguyên lý riêng: Công nghệ này sử dụng một diode laser duy nhất để phát ra một tia sáng. Bên trong máy quét có một chiếc gương nhỏ dao động hoặc một lăng kính quay với tốc độ rất cao, làm cho tia laser quét qua lại trên mã vạch. Một cảm biến photodiode sẽ đo cường độ ánh sáng phản xạ lại từ tia laser đó.
• ✅ Ưu điểm:
  • Tốc độ cao và khoảng cách xa: Tia laser hội tụ tốt, cho phép quét từ khoảng cách xa (vài cm đến vài mét).
  • Đọc tốt trong môi trường nhiều ánh sáng: Tia laser mạnh giúp nó hoạt động tốt ngay cả dưới ánh sáng mặt trời.
• ❌ Nhược điểm:
  • Chỉ đọc được mã 1D: Không thể đọc được các loại mã 2D như QR Code.
  • Khó đọc trên màn hình: Bề mặt kính của màn hình điện thoại, máy tính bảng thường gây phản xạ và làm nhiễu tia laser.
  • Kém bền hơn: Có các bộ phận chuyển động (gương, lăng kính) bên trong nên dễ bị hỏng hơn khi va đập.
• Phù hợp cho: Siêu thị, cửa hàng bán lẻ, kho bãi lớn cần tốc độ và khoảng cách quét xa cho các mã vạch 1D truyền thống.

B. Máy Quét CCD (Linear Imager – 1D)

• Nguyên lý riêng: Thay vì dùng tia laser, máy quét CCD (Charge-Coupled Device) sử dụng một dải hàng trăm cảm biến ánh sáng nhỏ xíu xếp thành một hàng thẳng. Một hàng đèn LED sẽ chiếu sáng toàn bộ mã vạch, và dải cảm biến này sẽ “chụp” lại hình ảnh của các vạch sáng tối cùng một lúc.
• ✅ Ưu điểm:
  • Rất bền: Không có bộ phận chuyển động bên trong, giúp nó chịu va đập cực tốt.
  • Giá thành tốt: Thường có giá rẻ hơn so với máy quét Laser và 2D Imager.
  • Đọc tốt mã vạch trên màn hình: Công nghệ chụp ảnh giúp nó dễ dàng đọc mã vạch hiển thị trên các thiết bị điện tử.
• ❌ Nhược điểm:
  • Cần quét ở khoảng cách gần: Trường quét (field of view) của nó hẹp hơn chiều rộng của đầu quét, nên bạn phải đặt máy quét khá gần mã vạch.
  • Đa số chỉ đọc được mã 1D.
• Phù hợp cho: Các điểm bán hàng (POS), cửa hàng tiện lợi, nhà thuốc, nơi không yêu cầu quét từ xa và cần độ bền cao.

C. Máy Quét Ảnh (2D Imager)

• Nguyên lý riêng: Công nghệ này hoạt động giống hệt như một chiếc máy ảnh kỹ thuật số. Nó sử dụng một cảm biến hình ảnh (tương tự cảm biến camera trên điện thoại) để chụp lại một bức ảnh hoàn chỉnh của mã vạch. Sau đó, một bộ vi xử lý mạnh mẽ sẽ sử dụng các thuật toán xử lý ảnh phức tạp để định vị, phân tích và giải mã thông tin từ bức ảnh đó.
• ✅ Ưu điểm:
  • Đọc mọi loại mã: Đọc được cả mã 1D, mã 2D (QR Code, Data Matrix, PDF417…).
  • Quét đa hướng 360 độ: Bạn không cần phải căn chỉnh máy quét thẳng hàng với mã vạch, chỉ cần đưa mã vạch vào khung hình là được.
  • Đọc được mã vạch kém chất lượng: Có khả năng đọc tốt các mã vạch bị mờ, xước, hỏng hoặc in trên các bề mặt khó.
  • Đọc tốt trên mọi bề mặt: Từ giấy, nhựa cho đến màn hình điện thoại.
• ❌ Nhược điểm:
  • Giá thường cao hơn: Do công nghệ phức tạp và linh hoạt hơn.
• Phù hợp cho: Gần như mọi ngành nghề hiện đại: Logistics, y tế (quản lý thuốc), sản xuất (truy xuất nguồn gốc), bán vé điện tử, thanh toán bằng QR code, quản lý kho thông minh.

Bảng So Sánh Nhanh: Laser vs. CCD vs. 2D Imager

Tiêu chí	Máy Quét Laser	Máy Quét CCD	Máy Quét 2D Imager
Loại mã đọc được	Chỉ 1D	Chủ yếu 1D	1D và 2D (QR Code…)
Tốc độ	Rất nhanh	Nhanh	Rất nhanh (do quét đa hướng)
Khoảng cách quét	Xa	Gần	Gần đến Rất xa (tùy model)
Độ bền (va đập)	Trung bình	Rất cao	Rất cao
Đọc trên màn hình	Kém	Tốt	Rất tốt
Giá thành	Trung bình	Thấp	Cao hơn

IV. Ứng Dụng Thực Tế – Chọn Máy Quét Nào Cho Doanh Nghiệp Của Bạn?

Lý thuyết là vậy, nhưng làm thế nào để áp dụng vào thực tế? Việc chọn đúng loại máy quét có thể giúp bạn tối ưu hóa quy trình và tiết kiệm chi phí. Dưới đây là một vài gợi ý dựa trên kinh nghiệm thực tế cho từng ngành:

• Bán lẻ & Siêu thị:
  • Tại quầy thu ngân: Nơi cần tốc độ và sự đơn giản, một máy quét CCD hoặc Laser 1D để bàn là lựa chọn hiệu quả về chi phí.
  • Kiểm kê kho, quản lý hàng hóa: Một máy quét 2D không dây (Bluetooth/Wifi) là tối ưu. Nó cho phép nhân viên di chuyển tự do trong kho, quét mã vạch trên các thùng hàng ở trên cao, và quét cả QR code từ nhà cung cấp.
• Kho bãi & Logistics:
  • Đây là môi trường khắc nghiệt, đòi hỏi thiết bị bền bỉ. Các dòng máy quét 2D công nghiệp, có khả năng quét tầm xa (long-range) và vỏ ngoài chắc chắn là bắt buộc. Khả năng đọc mã vạch bị bẩn, mờ là một lợi thế cực lớn.
• ⚕️ Y tế & Dược phẩm:
  • Ngành này đòi hỏi độ chính xác tuyệt đối. Máy quét 2D là tiêu chuẩn, dùng để đọc mã Data Matrix trên vỉ thuốc để truy xuất nguồn gốc, quét mã trên vòng tay bệnh nhân để xác định thông tin chính xác, quản lý mẫu xét nghiệm.
• Sản xuất:
  • Để theo dõi linh kiện qua từng công đoạn lắp ráp, máy quét 2D cố định (fixed-mount scanner) được lắp đặt trên dây chuyền sản xuất là giải pháp hiệu quả, giúp tự động hóa hoàn toàn việc thu thập dữ liệu.

Nếu bạn vẫn còn phân vân, hãy xem qua danh mục máy quét mã vạch của chúng tôi hoặc liên hệ để được các chuyên gia tư vấn giải pháp phù hợp nhất.

V. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Quét

Đôi khi, việc quét mã vạch không thành công không phải do máy quét. Có nhiều yếu tố bên ngoài có thể ảnh hưởng đến hiệu suất. Nắm được chúng sẽ giúp bạn sử dụng thiết bị hiệu quả hơn:

• Chất lượng mã vạch: Đây là yếu tố quan trọng nhất. Một mã vạch có độ tương phản thấp (vạch đen không đủ đậm, nền trắng bị bẩn), bị mờ, xước, hoặc in trên bề mặt bóng/cong sẽ rất khó đọc.
• Môi trường ánh sáng: Ánh sáng mặt trời quá chói chang có thể làm “lóa mắt” cảm biến của máy quét laser, gây khó khăn cho việc đọc. Ngược lại, môi trường quá tối cũng sẽ ảnh hưởng đến máy quét không có đèn trợ sáng.
• Khoảng cách và góc quét: Mỗi máy quét có một khoảng cách và góc quét tối ưu. Đưa máy quá gần hoặc quá xa, hoặc nghiêng máy một góc quá lớn đều có thể khiến việc quét thất bại. Hãy thử thay đổi khoảng cách và góc độ để tìm ra vị trí “ngọt” nhất.

VI. Câu Hỏi Thường Gặp (FAQ)

Dưới đây là một số câu hỏi mà chúng tôi thường nhận được từ khách hàng khi tìm hiểu về cấu tạo và nguyên lý hoạt động máy quét mã vạch:

• Sự khác biệt chính giữa mã vạch 1D và 2D là gì?
  Mã vạch 1D (vạch thẳng) chỉ lưu trữ một lượng nhỏ dữ liệu dạng văn bản (thường là mã sản phẩm). Mã vạch 2D (như QR Code) có thể lưu trữ lượng thông tin lớn hơn nhiều, bao gồm URL, thông tin liên hệ, văn bản… trong một không gian nhỏ hơn.
• Làm thế nào để kết nối máy quét mã vạch với máy tính?
  Với máy quét có dây USB, bạn chỉ cần cắm vào cổng USB là máy tính sẽ tự nhận diện (plug-and-play). Với máy quét Bluetooth, bạn cần thực hiện ghép nối (pairing) giống như kết nối tai nghe không dây.
• Tại sao máy quét của tôi kêu “bíp” nhưng không hiện dữ liệu?
  Tiếng “bíp” có nghĩa là máy đã đọc và giải mã thành công. Vấn đề có thể nằm ở kết nối giữa máy quét và máy tính (kiểm tra lại dây cáp, kết nối Bluetooth) hoặc do con trỏ chuột trên màn hình không đặt đúng vào ô nhập liệu (ví dụ: file Excel, phần mềm bán hàng).
• Tôi có thể dùng điện thoại để quét mã vạch thay cho máy chuyên dụng không?
  Có, bạn có thể dùng camera điện thoại và các ứng dụng để quét mã vạch. Tuy nhiên, đối với môi trường kinh doanh yêu cầu tốc độ, độ bền và hiệu suất cao (quét hàng trăm, hàng nghìn lần mỗi ngày), máy quét chuyên dụng là lựa chọn không thể thay thế.

Để cập nhật thêm nhiều kiến thức và mẹo hữu ích, đừng quên theo dõi mục tin tức cập nhật từ Vincode nhé!

VII. Xu Hướng Phát Triển Của Công Nghệ Máy Quét Mã Vạch

Công nghệ quét mã vạch không ngừng phát triển. Trong tương lai, những chiếc máy quét sẽ còn thông minh và mạnh mẽ hơn nữa:

• Tích hợp AI và Học máy (Machine Learning): Máy quét thông minh có thể “học” để nhận diện các mã vạch bị hư hỏng nặng, tự động phân loại sản phẩm dựa trên hình ảnh, hoặc phân tích dữ liệu quét để đưa ra gợi ý về quản lý tồn kho.
• Kết nối IoT (Internet of Things): Máy quét sẽ không chỉ gửi dữ liệu đến một máy tính cục bộ mà còn có thể đẩy thẳng dữ liệu lên đám mây, giúp các nhà quản lý theo dõi hoạt động của chuỗi cung ứng theo thời gian thực từ bất cứ đâu.
• Tự động hóa hoàn toàn: Các hệ thống camera và máy quét cố định sẽ ngày càng phổ biến trong các nhà kho và nhà máy thông minh, tự động quét hàng hóa trên băng chuyền mà không cần sự can thiệp của con người.

VIII. Tổng Kết

Qua bài viết chi tiết này, hy vọng bạn đã có một cái nhìn toàn diện và sâu sắc về cấu tạo và nguyên lý hoạt động máy quét mã vạch. Chúng ta đã cùng nhau khám phá 5 bộ phận cốt lõi, quy trình 5 bước biến ánh sáng thành dữ liệu, và sự khác biệt quan trọng giữa ba công nghệ Laser, CCD và 2D Imager.

Việc hiểu rõ bản chất của công nghệ không chỉ thỏa mãn sự tò mò, mà còn là chìa khóa giúp bạn lựa chọn đúng thiết bị, tối ưu hóa quy trình làm việc và đưa ra những quyết định đầu tư chính xác cho doanh nghiệp của mình. Trong kỷ nguyên số, một quyết định đúng đắn về công nghệ có thể tạo ra lợi thế cạnh tranh vô cùng lớn.
